国产精品国产成人国产三级,欧美男男GAYGAY巨大粗长肥,亚洲色婷婷久久精品AV蜜桃久久 ,无码日韩人妻AV一区

問題描述

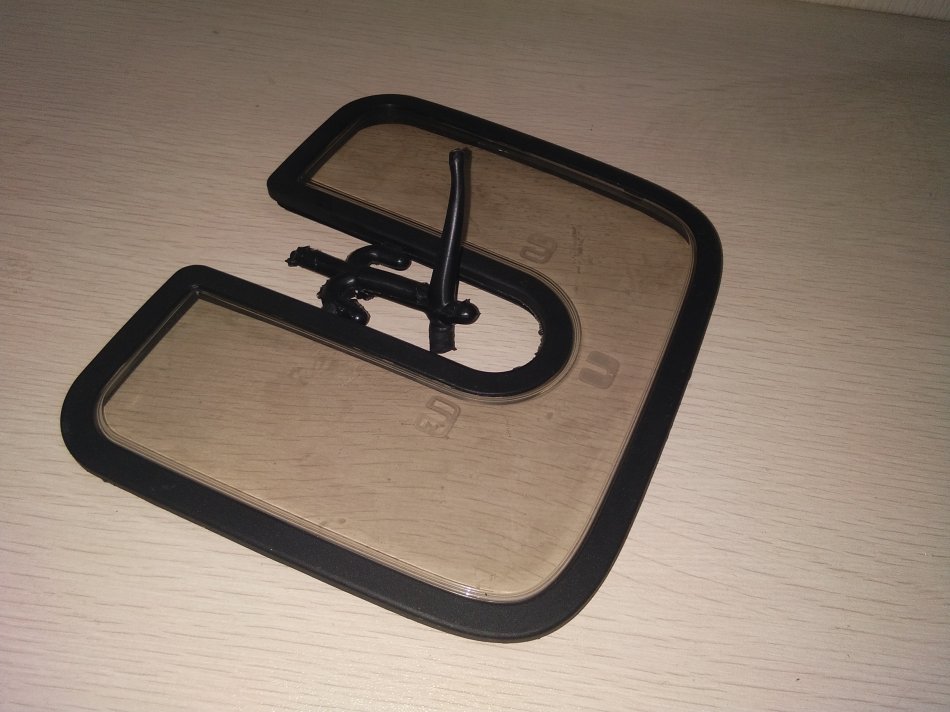

       PC件第一次注塑時沒有問題，但第二次注塑包膠TPE軟膠后，PC件出現(xiàn)開裂。換TPE，調(diào)整包覆成型工藝，試了多次，裂口的問題一直沒有解決。

原因分析

       PC件裂口問題，肯定出現(xiàn)PC件內(nèi)應力上。PC件在加工時很容易出現(xiàn)內(nèi)應力，稍微處理不當，到時內(nèi)應力沒法消除，都可能導致PC件因內(nèi)應力開裂。

進一步分析

       雖然第一次注塑PC件沒有問題，但PC件在包膠PC時，冷的PC件，遇到熱的TPE熔體，較大的溫差，導致PC件出現(xiàn)內(nèi)應力。而包膠用的TPE,縮水率在1.6~2.0%，PC的縮水在0.8%，縮水不同步，TPE收縮大，導致PC件受到縮應力。這種應力與PC件存在的內(nèi)應力，疊加，達到PC件破裂的臨界點，于是制品發(fā)生開裂。

解決辦法

       這個案子，后面是從材料方面入手得以解決了。筆者認為，若單獨換材料仍不能解決，可以從其他方面入手，如PC件預熱，采用高模溫等，多種措施并用，方可能解決裂口問題。
